Wszyscy jesteśmy świadomi, że drzwi do użytku publicznego są poddawane przez osoby wszelkiego rodzaju siłom, uderzeniom i narażone są one na nadmierne naprężenia jakie wywieramy na klamkę dla otwarcia w przypadku drzwi z automatem do zamykania drzwi. Są one montowane na wszelkiego rodzaju profilach o bardzo zróżnicowanej grubości aluminium, a w przypadku wymiany wielokrotnie spotykamy się z sytuacją, że otwory blachowkrętów poprzedniej klamki uniemożliwiają właściwe zamocowanie nowego uchwytu.
Za każdym razem coraz bardziej ważne jest bezpieczeństwo z punktu widzenia zabezpieczenia przed włamaniem, a instalatorzy doceniają prostotę montażu, możliwość występowania w każdym kolorze i aby klamki nie miały określonego kierunku.

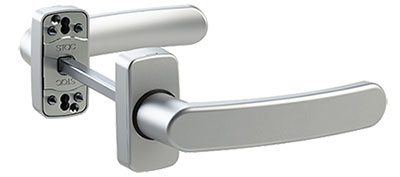

Wszystkie te punkty zostały wzięte pod uwagę przez Dział Projektowy i Badawczo-Rozwojowy Produktów firmy STAC w momencie opracowywania nowej klamki do drzwi Polaris.
 | |
 |
Założenia projektowe tej nowej klamki były następujące:
1.- Być najbardziej wytrzymałą klamką na rynku.
Na bazie tego założenia wszystkie mechanizmy zostały zaprojektowane i wyprodukowane ze znalu i zostały wyeliminowane elementy plastikowe, które pełniły jakąkolwiek funkcję wytrzymałościową.
Wewnętrzny mechanizm został uwięziony pomiędzy korpusem klamki a dolną pokrywą wzmacniającą, dlatego wszystkie naprężenia są rozkładane w jednorodny sposób w tym mechanizmie, zużycie elementów ruchomych jest minimalne, a trwałość produktu jest maksymalna.
Wytrzymałość osiowa:
Nasze produkty zostały poddane próbom na poziomie wewnętrznym przestrzegając specyfikacji zawartych w normie UNE-EN 1906/2010 i bardziej restrykcyjnej kategorii pod względem użycia, dla stopnia 4, dostarczając następujących pozytywnych wyników znacznie powyżej tego, co wymagano:
Wymóg normy dla stopnia 3/4 wytrzymałość osiowa przy obciążeniu 100kg odkształcenie trwałe ≤2mm
Wynik badania pierwszych próbek przy obciążeniu 100kg odkształcenie trwałe 0,5mm<<<<<2mm to znaczy 75% mniej niż wymaga tego norma.
Uwaga: Aby podkreślić znaczenie właściwości odnoszących się do wytrzymałości osiowej naszego produktu jedynie pragniemy wskazać, że wg wspomnianej normy maksymalny wymóg odporności osiowej ma zastosowanie tylko dla urządzeń zabezpieczających i odpowiada kategorii stopnia 3/4, a klamka powinna wytrzymać bez rozerwania zastosowanie obciążenia wynoszącego 250kg.
Otóż, próbki poddane badaniom uzyskały wyniki odnoszący się do wytrzymałości powyżej 428kg bez rozerwania, nie znamy końcowej wartości tych prób z uwagi na dojście do wartości granicznej stanowiska badawczego.
Wytrzymałość na zużycie (trwałość w cyklach).
Przestrzegając specyfikacji zawartych w normie UNE-EN 1906/2010 najbardziej restrykcyjny wymóg odpowiada kategorii stopnia 3/4 przy 200.000 cyklach o sile 10kg.
Próbki poddane badaniom na poziomie wewnętrznym uzyskały wyniki wytrzymałości dużo wyższe niż wymagane, zaprzestano prób przy 800.000 cyklach bez stwierdzenia rozerwania składników.
2. – Być klamką o dostrzegalnej dobrej jakości, sprawiającej wrażenie mocnej.
W tym celu zredukowaliśmy luzy przy działaniu do minimalnej wartości, została dodana podkładka regulująca mechanizm wyprodukowana z żywicy acetylowej o dużej odporności z dodatkami samo smarowalnymi i wymieniono poprzeczną śrubę mocującą klamkę do elementu transmisyjnego na przelotową śrubę do osi. Dzięki tej zmianie zabezpieczony został montaż i kontrola produktu oraz wyeliminowany został czynnik ryzyka z uwagi na niewłaściwy montaż zasadniczej klamki i pojawienie się niepożądanych luzów.
3.- Prostota montażu – bezpośrednio do profilu.
Podstawa klamki została zaprojektowana w dwóch elementach tak, aby móc obrócić górną pokrywę i bezpośrednio dokręcić. W ten sposób skraca się czas montażu ze strony instalatora.
Poprzez dostarczenie klamki w pełni zmontowanej i gotowej do zainstalowania wyeliminowana zostaje niepewność związana z wadliwym montażem.
Klamki nie mają określonych kierunków, są dwustronne. Oznacza to mniejsze zapasy magazynowe i wyeliminowanie błędów zw. z montażem na profilu.
4.- Trzy możliwości mocowania
To jedna z najistotniejszych mocnych stron tego produktu, gdyż klamki do drzwi muszą wytrzymać poprawnie zamocowane do profili przez długi okres czasu. W tym celu zaprojektowaliśmy ten produkt tak, aby dopasował się do trzech różnych systemów mocowania:
Niniejszy system jest kompatybilny z każdym z dwóch wyżej wymienionych i z większością zamków na rynku, które pozwalają na przejście mocowania o 21,5 i/lub 25mm.
Możliwe są również hybrydowe systemy mocowania łączące wyżej wymienione.
5.- Możliwość malowania na każdy kolor z karty RAL i anodowania
Wzięto pod uwagę podczas projektowania tego elementu możliwość wykonania każdego koloru z karty RAL, a jednocześnie w lipcu 2015r. będzie dostępna anodowana wersja produktu.
Ten produkt został opracowany tak, aby każdy klient mógł go zakupić w postaci surowej, polakierować go i łatwo zamontować przestrzegając prostych wskazówek montażowych.
7.- Dopełnić Gamę POLARIS / SIRIUSNiniejszym produktem uzupełniona zostaje gama klamek Polaris i Sirius, klamką o świadczeniach do tej pory nieznanych na rynku.
